Sklotextit G7

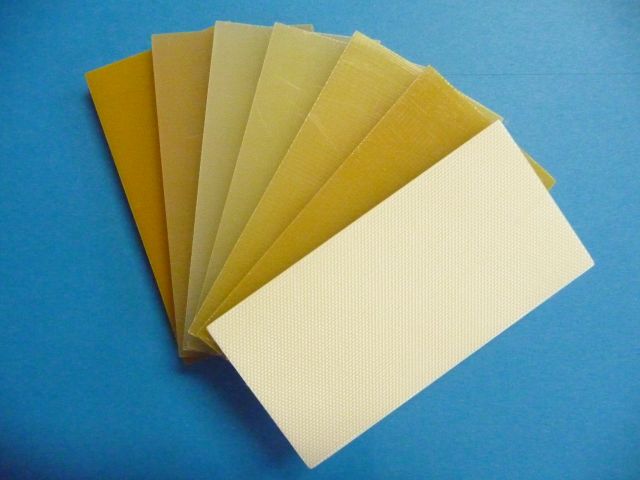

 Vrstvený materiál vyrobený z nealkalickej koronizovanej sklennej tkaniny a silikónovej živice. Vyznačuje se vysokou teplotnou odolnosťou (teplotná trieda H) a dobrými dielektrickými vlastnosťami. Farba je voskovo biela až voskovo žltá. Je určený do elektrických zariadení teplotnej triedy H a všade tam, kde se požaduje vysoká teplotná odolnosť a malý pokles elektrických a mechanických vlastností pri pracovných teplotách. Používa sa aj vo vysokofrekvenčnej technike.
Výrobné rozmery: 1025 x 1245 mm, 1050 x 2800 mm
Hrúbka dosiek: 0,3 mm až 50 mm, iné po dohode s výrobcom
|
Sklotextit SI G7 |
Typ podľa DIN – EN: 60893
ČSN – EN: 60893 |
SIGC 202 |
|
Typ podľa DIN 7735 |
Hgw 2572 |
|
Typ podľa NEMA |
G-7 |
|
Výztuha - materiál |
sklenná tkanina |
|
Živica |
silikónová |
|
Aplikácia |
elektroizolačná, konštrukčná |
|
Mechanické vlastnosti |
|
Pevnosť v ohybe pri porušení kolmo na vrstvy (pri 20 °C) |
MPa |
120 |
|
Modul pružnosti v ohybe |
MPa |
13x103 |
|
Pevnosť v ťahu |
MPa |
90 |
|
Pevnosť v tlaku kolmo na vrstvy |
MPa |
160 |
|
Rázová húževnatosť (Charpy) rovnobežne s vrstvami |
KJ/m2 |
25 |
|
Pevnosť v šmyku rovnobežne s vrstvami |
MPa |
20 |
|
Pevnosť v tlaku rovnobežne s vrstvami podľa PN-83/C-89031 |
MPa |
- |
|
Dielektrické vlastnosti |
Prierazné napätie v oleji pri 90 °C
- kolmo na vrstvy
- rovnobežne s vrstvami |
kV/3 mm
kV/25 mm |
15
25 |
Stratový činiteľ tan d
- pri 50 Hz
- pri 1 MHz |
|
0,07
0,07 |
|
Permitivita pri 1 MHz |
|
6,0 |
|
Odolnosť voči plazivým prúdom (CTI) |
|
450 |
|
Izolačný odpor po ponorení do vody |
MΩ |
103 |
1 min. skúšobné napätie v oleji 90 °C podľa PN-86/E-04404
- kolmo na vrstvy (pre 3 mm)
- rovnobežne s vrstvami |
kV
kV |
-
25 |
|
Fyzikálne vlastnosti |
|
Merná hmotnosť |
g/cm3 |
1,9 |
|
Teplotný index (TI) |
|
180 |
|
Nasiakavosť (pre hrúbku 3 mm) |
mg |
40 |
|
Horľavosť (kategória) |
|
FVO |
|
 |
