Polyesterové a epoxidové dosky
GLASTIC SG-200 a GLASTIC UTR
Charakteristika: SG-200 je silný, pevný, vysokoteplotný laminát poskytujúci rovnaký výkon a výhodné vlastnosti ako FHT laminát. Laminát SG-200 navyše poskytuje väčšiu mechanickú pevnosť s teplotným indexom do 210 ºC. Vďaka týmto svojím vlastnostiam je ideálny pre použitie vyžadujúce vysokoteplotné materiály. Používa sa ako náhrada za epoxidom lepenú sľudu (v polohových izoláciach). K dispozici je v hrúbkach od 0,8 mm do 51 mm v prírodnej žltohnedej farbe. Je extrémne pevný, a svoje vlastnosi si zachováva aj pri zvýšených teplotách. Je ideálny pre vysokoteplotné aplikácie bez azbestu, vhodný pre suché typy transformátorov, NEMA GPO-3, uznaný laboratóriami UL.
Výrobné rozmery: 914 x 1828 mm, 1255 x 2455 mm
Hrúbka dosiek: 0,8 až 51 mm
Charakteristika: Ohňuvzdorný laminát odolný voči elektrickému oblúku a plazivým prúdom. UTR 1494 je zosilnený polyesterový sklolaminát. K dispozícii je v podobe dosiek, U-proflov, v tvaroch uholníkov a rôzne rozmery trubiek. Tento materiál sa pre svoju odolnosť voči plazivým prúdom všeobecne používa pre elektrické izolácie. Poskytuje výbornú kombináciu pevnosti, ohňuvzdornosti a nízkej hladiny dymivosti, čo umožňuje použitie v mnohých dalších odvetviach, kde sú potrebné bezpečné, ale zároveň aj ekonomické materiály. Štandardná farba je červená alebo biela. Je uznaný laboratóriami UL, NEMA GPO – 3.
Výrobné rozmery: 914 x 1828 mm, 1255 x 2455 mm
Hrúbka dosiek: 0,8 – 51 mm
Technické parametre...
Všeobecné informácie |
Zaradenie |
Jednotka |
Grade UTR |
Grade 1580 |
Grade SG-200 |
Grade FHT |
Označenie |
- |
- |
1494 |
1580 |
1906 |
1800 |
Štandardná farba |
- |
- |
červená |
biela |
svetlo hnedá |
krémová |
Nem a trieda |
|
- |
GPO-3 |
GPO-3 |
GPO-1 |
- |
IEC trieda |
|
- |
UPGM203 |
UPGM203 |
UPGM201 |
- |
Mechanické vlastnosti |
Pevnosť v ťahu |
ASTM D 638 |
MPa |
54 |
51 |
86 |
72 |
Modul pevnosti |
ASTM D 638 |
MPa |
11,72 |
12,41 |
1172 |
- |
Pevnosť v ohybe |
ASTM D 790 |
MPa |
152 |
170 |
131 |
- |
Pevnosť v ohybe pri 130°C |
ASTM D 790 |
MPa |
90 |
58 |
- |
- |
Tlaková pevnosť |
ASTM D 695 |
MPa |
228 |
215 |
248 |
97 |
Pevnosť v šmyku |
ASTM D 732 |
MPa |
80 |
83 |
77 |
- |
Pevnosť v náraze |
- |
- |
- |
- |
- |
- |
IZOD pevnosť v náraze (drážkovaný) |
ASTM D 256 |
J/cm |
4,8 |
4,8 |
6,4 |
5,3 |
Elektrické vlastnosti |
Prierazné napätie kolmo S/T vo vzduchu |
ASTM D 149 |
kV/mm |
18 |
17 |
20 |
18 |
Prierazné napätie kolmo S/T v oleji |
ASTM D 149 |
kV/mm |
23 |
23 |
25 |
22 |
Prierazné napätie paralelne S/S v oleji |
ASTM D149 |
kV/mm |
47 |
47 |
50 |
60 |
Oblúkový odpor |
ASTM D 495 |
sec. |
180 |
181 |
120/1802 |
139 |
Smer odporu naklonenej roviny |
ASTM D 2303 |
min. |
1 |
- |
- |
- |
IEC smer odporu (CTI) |
UL 746A |
V |
500 |
500 |
500 |
500 |
UL vysoké napätie |
UL 746A |
- |
0 |
0 |
0 |
0 |
Permitivita, 60 Hz |
ASTM D 150 |
- |
4,1 |
4,2 |
4,6 |
6,4 |
Permitivita, 1 MHz |
ASTM D 150 |
- |
4,1 |
4 |
3,7 |
4,2 |
Činiteľ rozptylu, 60 Hz |
ASTM D 150 |
- |
0,013 |
0,011 |
0,037 |
0,07 |
Činiteľ rozptylu, 1 MHz |
ASTM D 150 |
- |
0,01 |
0,01 |
0,013 |
0,033 |
Izolačná odolnosť |
ASTM D 257 |
Ohm x 1012 |
3,1 |
465 |
145 |
- |
Ohňuvzdorné vlastnosti |
UL 94 |
UL 94 |
- |
V-O3 |
V-O |
HB |
HB |
Kyslíkové číslo |
ASTM D 2836 |
%O2 |
35 |
39 |
21,8 |
21,8 |
Ohňuvzdornosť |
ATSM D 2229-II |
|
|
|
- |
- |
Doba zapalovania |
ATSM D 2229-II |
sec. |
85 |
84 |
- |
- |
Čas horenia |
ATSM D 2229-II |
sec. |
49 |
23 |
- |
- |
Vlastnosti materiálu |
|
|
|
|
|
|
Nasiakavosť |
ASTM D 570 |
% vody |
0,4 |
0,2 |
0,3 |
- |
Merná hustota |
ASTM D 792 |
g/cm3 |
1,81 |
1,83 |
1,7 |
- |
Koeficient tepelnej rozťažnosti |
ASTM D696 |
10-6/K |
2 |
2 |
2 |
- |
Tepelná vodivosť |
ASTM C 177 |
W/m.k |
0,27 |
0,27 |
0,25 |
- |
UL teplotný index |
UL 746 B/UL 746 B |
- |
130/160 |
120/140 |
210/210 |
- |
UL |
- |
- |
E81928 |
E81928 |
E81928 |
E81928 |

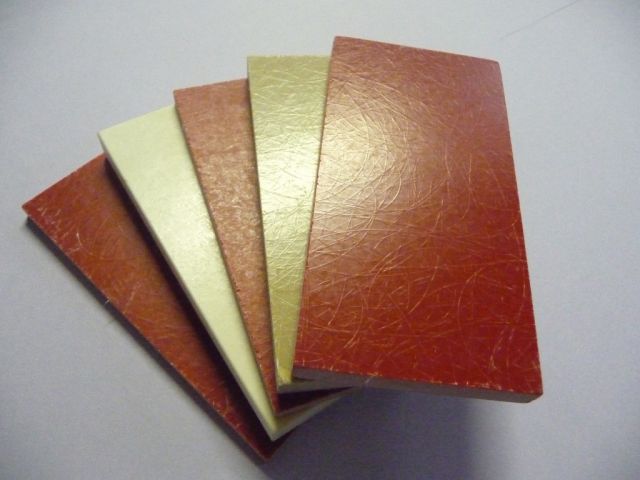

Sú sklenné polyestery s veľmi dobrými elektroizolačnými vlastnosťami, odolné voči elektrickému oblúku a plazivým prúdom.
UPM S2
Výrobné rozmery: 1120 x 2340 mm
Hrúbka dosiek: 5 až 50 mm, iné po dohode s výrobcom
UPM S3
Výrobné rozmery: 1220 x 2440 mm
Hrúbka dosiek: 1 až 50 mm, iné po dohode s výrobcom
UPM 203
Výrobné rozmery: 1020 x 2020 mm, 1250 x 2000 mm, 1250 x 2470 mm
Hrúbka dosiek: 1 až 50 mm, iné po dohode s výrobcom
Technické parametre...
|
Jednotka |
UPM S2 |
UPM S3 |
UPM 203 |
Predchádzajúce označenie |
|
UPM 204 |
UPM 72 |
UPM 71/S |
Štandardná farba |
- |
biela/červená |
Slonovinová kosť |
biela/červená |
Typ podľa EN: 60893/IEC 893 |
- |
UPGM 205 |
- |
UPGM 203 |
Typ podľa DIN 7735 |
- |
HM 2472 |
HM 2472 |
HM 2471 |
Typ podľa NEMA |
- |
- |
- |
GPO-3 |
Typ podľa NFC 26153/26151 Norm. |
- |
VmP3 |
VmP3 |
VmP2e |
Živica |
- |
polyesterová |
polyesterová |
polyesterová |
Aplikácia |
- |
elektroizolačná |
elektroizolačná |
elektroizolačná |
Mechanické vlastnosti |
Pevnosť v ohybe pri porušení kolmo na vrstvy |
MPa |
350 |
200 |
130 |
Modul pružnosti v ohybe kolmo na vrstvy |
MPa |
20000 |
12000 |
9000 |
Pevnosť v ťahu |
MPa |
200 |
120 |
70 |
Pevnosť v tlaku kolmo na vrstvy |
MPa |
480 |
400 |
250 |
Rázová húževnatosť (Charpy) rovnobežne s vrstvami |
KJ/m2 |
150 |
50 |
40 |
Dielektrické vlastnosti |
Prierazné napätie pri 90°C rovnobežne s vrstvami |
kV |
75 |
50 |
50 |
Elektrická pevnosť pri 90°C kolmo na vrstvy |
kV/mm |
12 |
12 |
12 |
Permitivita pri 48 Hz do 62 Hz |
|
|
|
4,5 |
Odolnosť voči plazivým prúdom (CTI) |
|
600 |
600 |
600 |
Izolačný odporr po ponorení do vody |
Ω |
|
|
5x108 |
Fyzikálne vlastnosti |
Merná hustota |
g/cm3 |
1,9 |
1,85 |
1,8 |
Tepelná vodivosť |
W/mK |
0.35 |
0,3 |
0.3 |
Teplotný index (TI) |
T.I. |
155 |
155 |
155 |
Teplotná trieda |
|
F |
F |
F |
Lineárny súčiniteľ rozťažnosti |
10-6xK-1 |
10-20 |
15-30 |
15-30 |
Horlavosť ( kategória) |
|
FVO/>5 mm |
- |
FVO/>3mm |
EPC 203 a EPM 203
Tieto materiály sú vyrobené zo sklennej rohože a epoxidovej živice. Majú vynikajúcu mechanickú odolnosť, elektroizolačné vlastnosti a vysokú odolnosť voči teplu. Používajú se na výrobu izolačných dielov pre generátory a ostatné elektrické zariadenia.
Výrobné rozmery: 1000 x 1900 mm, 1220 x 2440 mm
Hrúbka dosiek: 1 až 80 mm, iné po dohode s výrobcom
Technické parametre...
|
Jednotka |
EPM 203 |
EPC 203 |
Predchádzajúce označenie |
|
EPM-W, ME70 |
EPF 2-W, EPF 4-W |
Štandardná farba |
|
žltá |
zelená |
Typ podľa EN: 60893/IEC 893 |
|
EPGM 203 |
EPGC 203 |
Typ podľa DIN 7735 |
|
- |
HGW 2372-4 |
Typ podľa NEMA |
|
- |
G-11 |
Typ podľa NFC 26153/26151 Norm. |
|
WmEM2 |
VtEM2 |
Živica |
|
epoxidová |
epoxidová |
Aplikácia |
|
elektroizolačná |
elektroizolačná |
Mechanické vlastnosti |
Pevnosť v ohybe pri porušení kolmo na vrstvy |
MPa |
360 |
340 |
Modul pružnosti v ohybe kolmo na vrstvy |
MPa |
18000 |
24000 |
Pevnosť v ťahu |
MPa |
280 |
300 |
Pevnosť v tlaku kolmo na vrstvy |
MPa |
450 |
350 |
Rázová húževnatosť (Charpy) rovnobežne s vrstvami |
KJ/m2 |
50 |
33 |
Dielektrické vlastnosti |
Prierazné napätie pri 90°C rovnobežne s vrstvami |
kV |
70 |
35 |
Elektrická pevnosť pri 90°C kolmo na vrstvy |
kV/mm |
13 |
10 |
Odolnosť voči plazivým prúdom (CTI) |
|
150 |
180 |
Fyzikálne vlastnosti |
Merná hustota |
g/cm3 |
1,85 |
1,85 |
Tepelná vodivosť |
W/mK |
0,35 |
0,3 |
Teplotný index (TI) |
T.I. |
180 |
155 |
Teplotná trieda |
|
H |
F |
Lineárny súčiniteľ rozťažnosti |
10-6xK-1 |
10-20 |
10-20 |
Horlavosť ( kategória) |
|
- |
- |
|
 |
